InfraWorksで国土地理院データからモデルを作成する（第2回：基盤地図情報（基本項目）のダウンロード・変換）

基盤地図情報（基本項目）のダウンロード・変換

InfraWorksで国土地理院 基盤地図情報を活用する方法として、第1回では3D地形データの元となる「数値標高モデル」データのダウンロード・変換の手順をご紹介しました。

第2回は、InfraWorksで3D地形データ上に軌道・建物・道路のモデルを作成する元となる 「基本項目」 データのダウンロードとInfraWorksに読み込めるシェープファイル（SHP）形式へ変換する手順をご紹介します。

【InfraWorksで国土地理院基盤地図情報を活用する大まかな流れ】

1. 3D地形データの元となる数値標高モデルのデータを取得して変換する
2. 軌道・建物・道路データの元となる基本項目のデータを取得して変換する
3. InfraWorksで変換した数値標高モデルデータを読み込み3D地形を作成する
4. InfraWorksで変換した基本項目データを読み込む

この作業が解説されているテキスト

国土地理院データをInfraWorksで活用する方法が解説されているテキストはオートデスクが公開しているトレーニングテキストで確認することができます。

必要な環境

基盤地図情報 基本項目 のデータを、InfraWorksで読み込めるデータ形式に変換するためには、国土地理院より提供されている 「基盤地図情報ビューア」 が必要となります。

「基盤地図情報ビューア」は事前に「基盤地図情報 ダウンロードサービス」からダウンロード・解凍しておきます。

【手順解説1】 基盤地図情報 基本項目 をダウンロードする

1-1 基盤地図情報ダウンロードサイト 基本項目 へアクセスする

「基盤地図情報ダウンロードサービスサイト」より「基盤地図情報 基本項目」の「ファイル選択へ」をクリックします。

1-2 ダウンロードを行うデータ項目を選択する

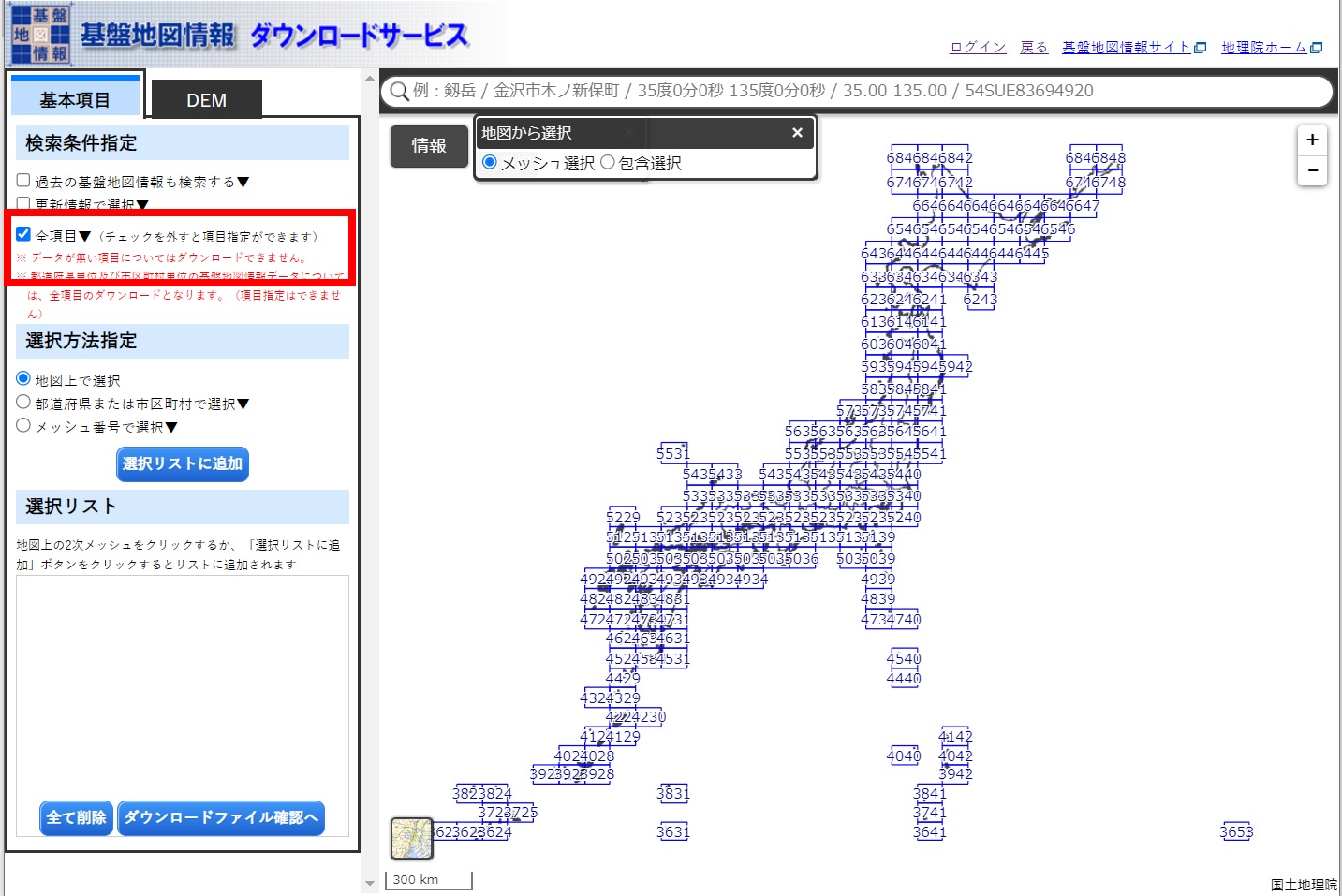

「検索条件指定」の「全項目」のチェックを外します。

項目の個別選択が可能となるため、「建築物の外周線」と「軌道の中心線」にチェックを入れます。

1-3 ダウンロードするエリアを選択する

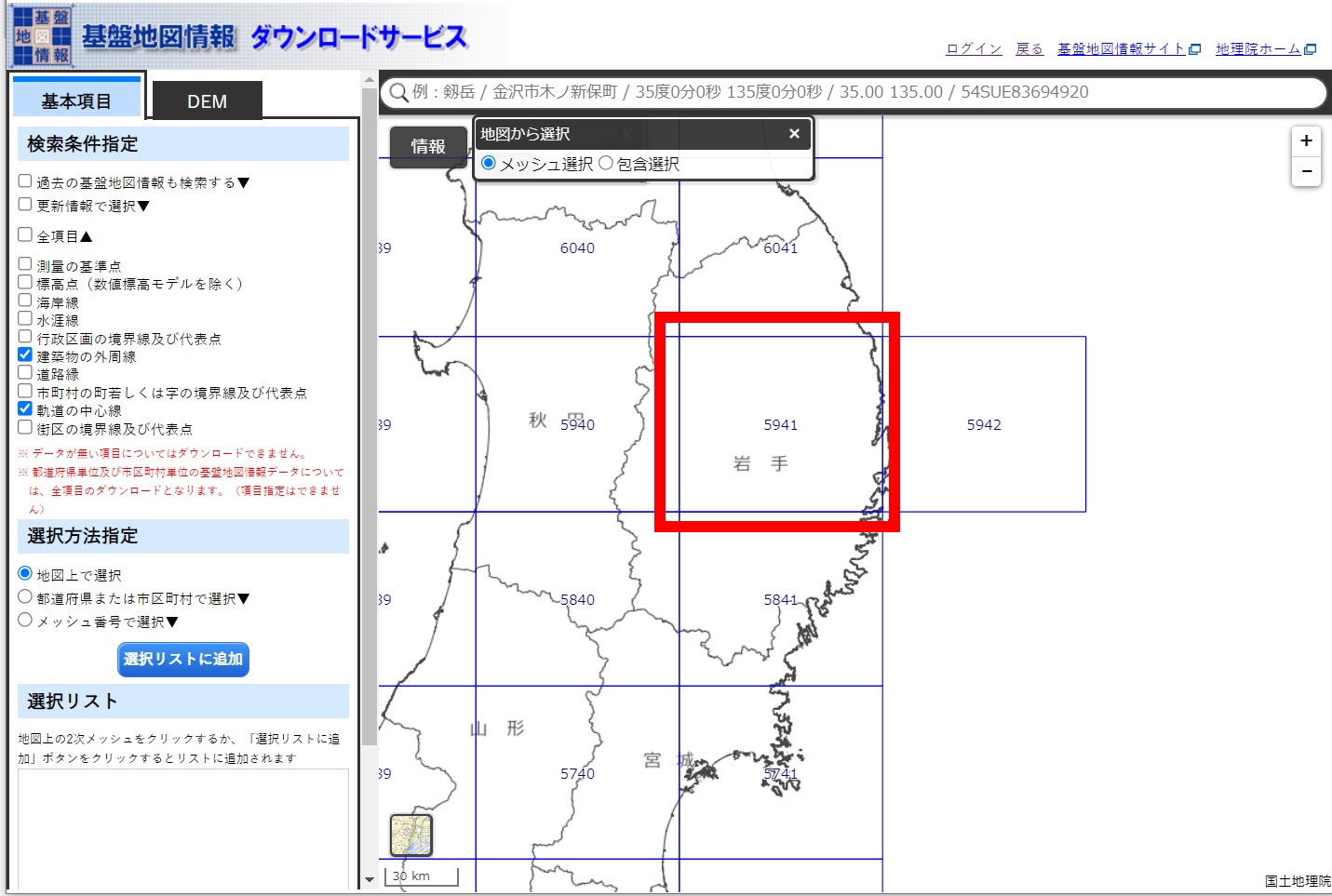

ダウンロードするエリアを指定するため、まずは大枠の位置（ここでは「岩手県(5941)」付近）を表示させます。

地図の拡大・縮小はマウスホイールか画面右上の「＋/－」ボタン、地図の平行移動はマウス左ボタンドラッグかキーボードの十字キーで行えます。

更に拡大表示し、「594117」のエリアを選択します。

エリアを選択後、選択リストに「594117」が追加されたことを確認し、「ダウンロードファイル確認へ」を選択します。

1-4 ダウンロードを実行する

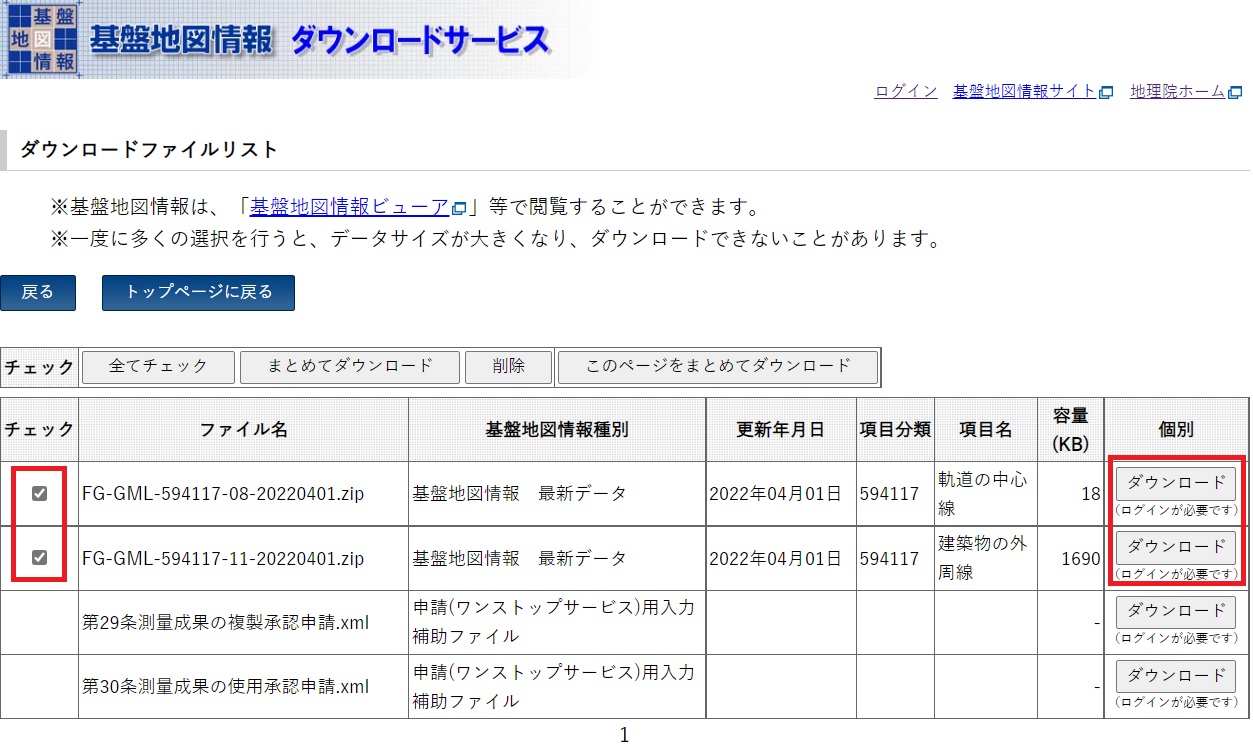

ダウンロード画面で今回の対象となる2ファイルにチェックを入れ、［ダウンロード］を選択します。

ログイン画面が出たら国土地理院 共通ログインIDでログインしダウンロードを行います。

【手順解説2】 ダウンロードファイルをSHPファイルに変換する

2-1 コンバートソフト「基盤地図情報ビューア」を起動

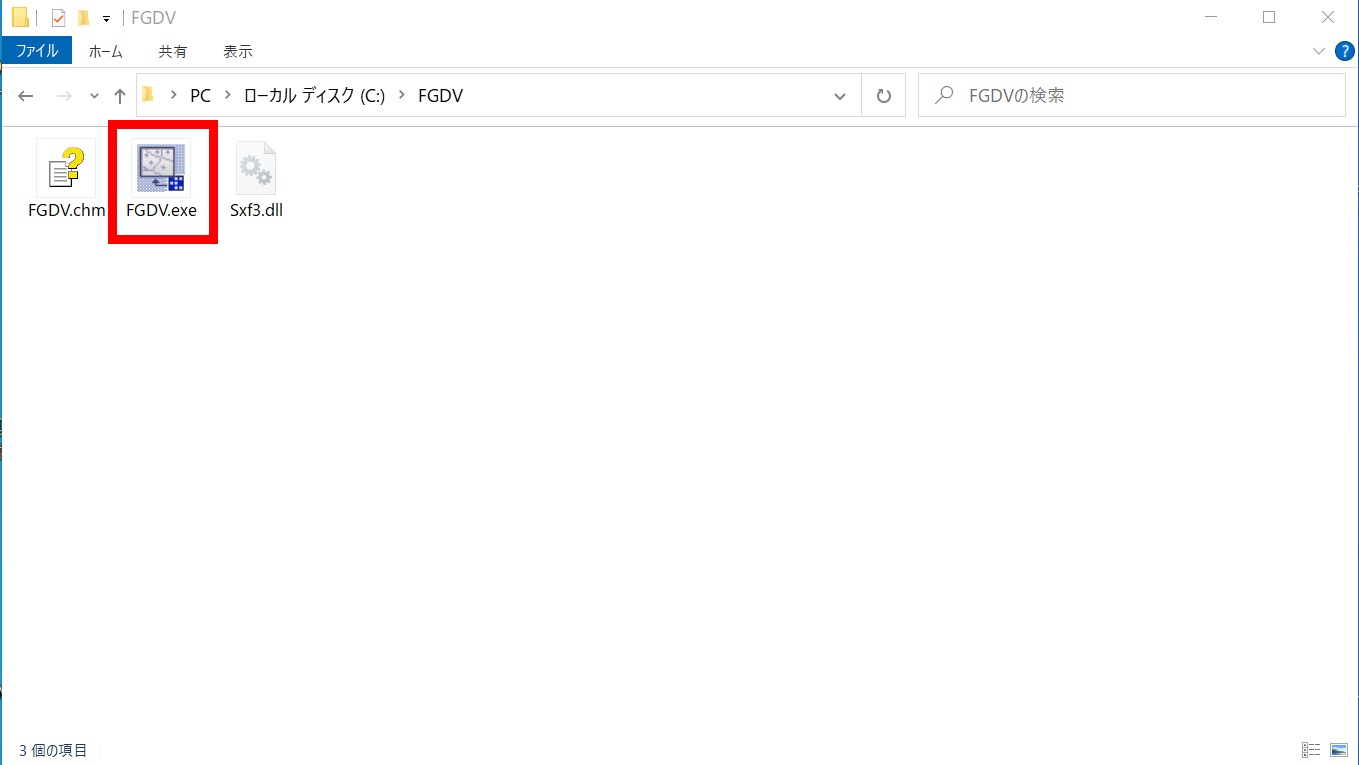

事前にダウンロード・解凍しておいた「基盤地図情報ビューア」フォルダ内の「FGDV.exe」を実行します。

2-2 ダウンロードした基本項目データを開く

基盤地図情報ビューアが起動します。

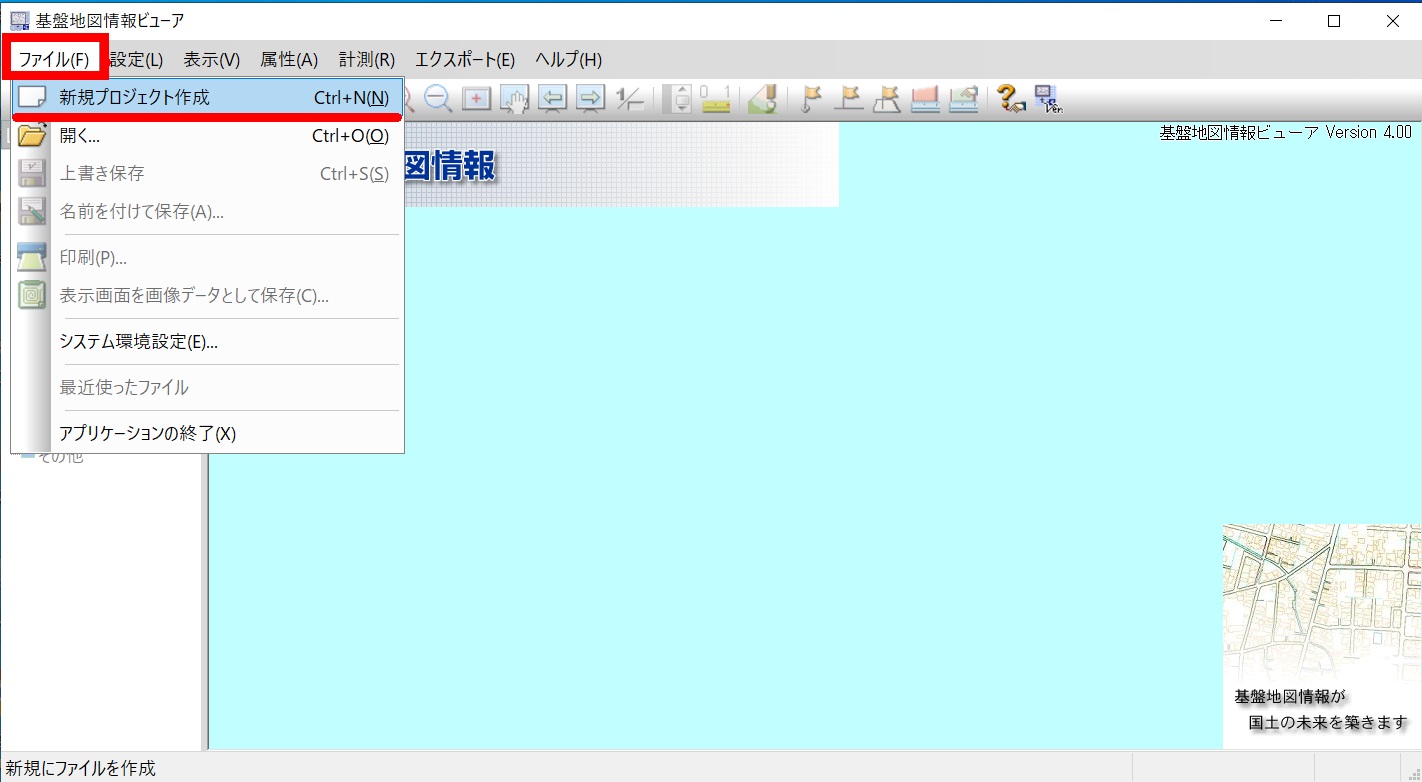

起動後［ファイル］→［新規プロジェクト作成］を選択します。

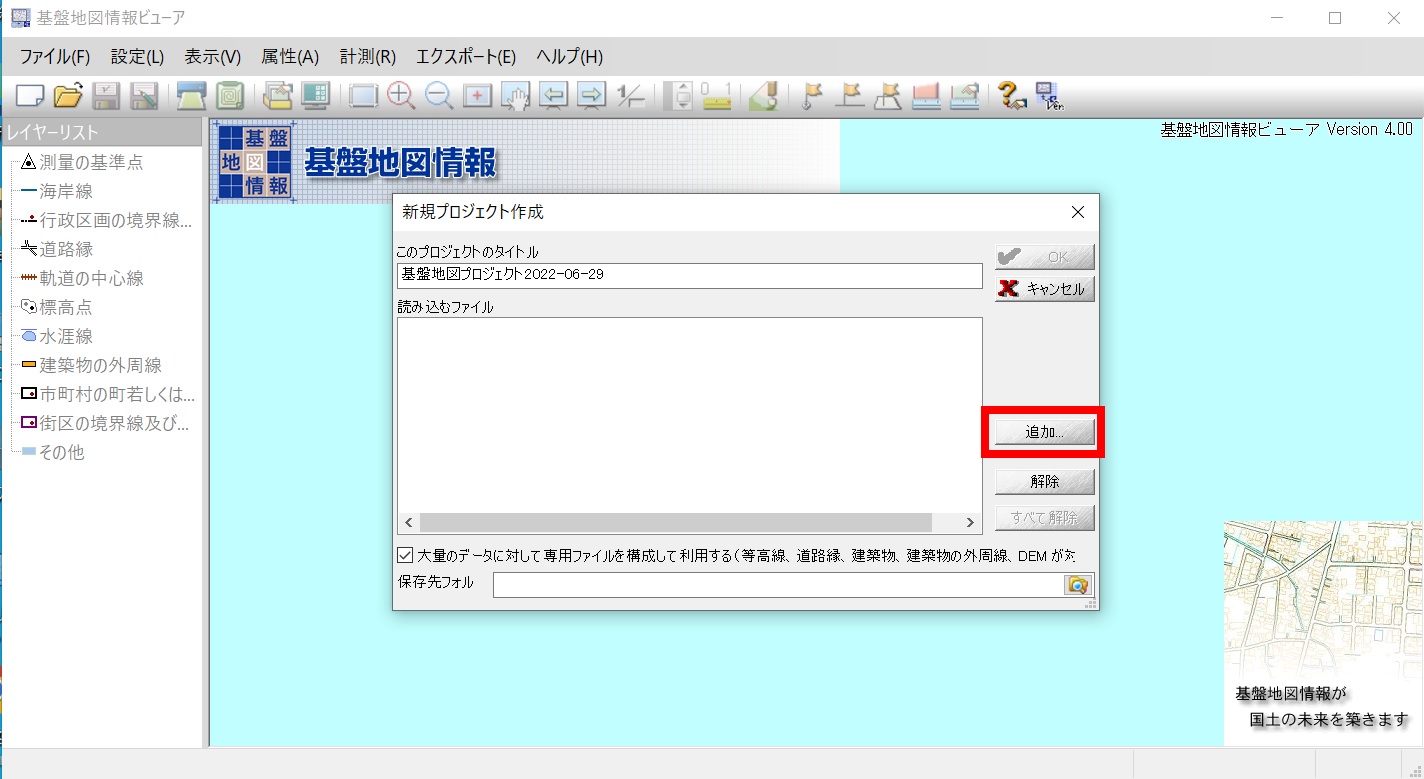

［新規プロジェクト作成］ダイアログから［追加］選択します。
※［読み込むファイル］にファイルパスが表示されている場合は［すべて解除］を選択してから［追加］を選択します。

ダウンロードした「建築物の外周線」と「軌道の中心線」のZipファイルを選択し［開く］をクリックします。

選択したZipファイルが表示されていることを確認し、［OK］を選択します。

読み込んだデータが表示されます。

2-3 シェープ（SHP）ファイルに変換

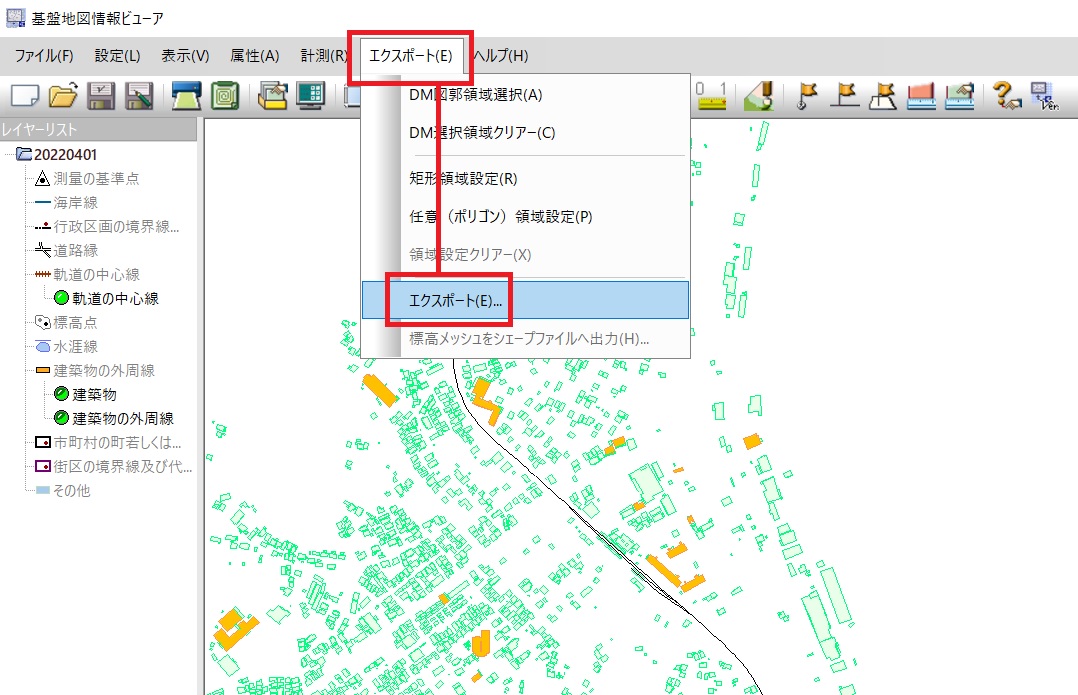

［エクスポート］タブ →［エクスポート］を選択します。

［エクスポート］ダイアログでは、下記の設定を行い、最後に「OK」を選択します。

エクスポートが完了したことを確認します。

2-4 ファイルの確認

出力先フォルダに対象ファイルがエクスポートされていることを確認します。

以上が基盤地図情報（数値標高モデル）のダウンロードとInfraWorks読み込みデータ形式への変換手順となります。

次回は、InfraWorksで数値標高モデルから作成した地形データ（tif）を 地形モデル として読み込む手順をご紹介します。
